Трубопроводная арматура: функциональные виды

Системы трубопроводов широко распространены во всех областях промышленности и жизнедеятельности человека. С их помощью в квартиры, производственные цеха и лаборатории доставляется вода, газ и другие необходимые вещества.

Виды арматуры

Существует семь основных групп трубопроводной арматуры, отличающихся функциональным назначением.

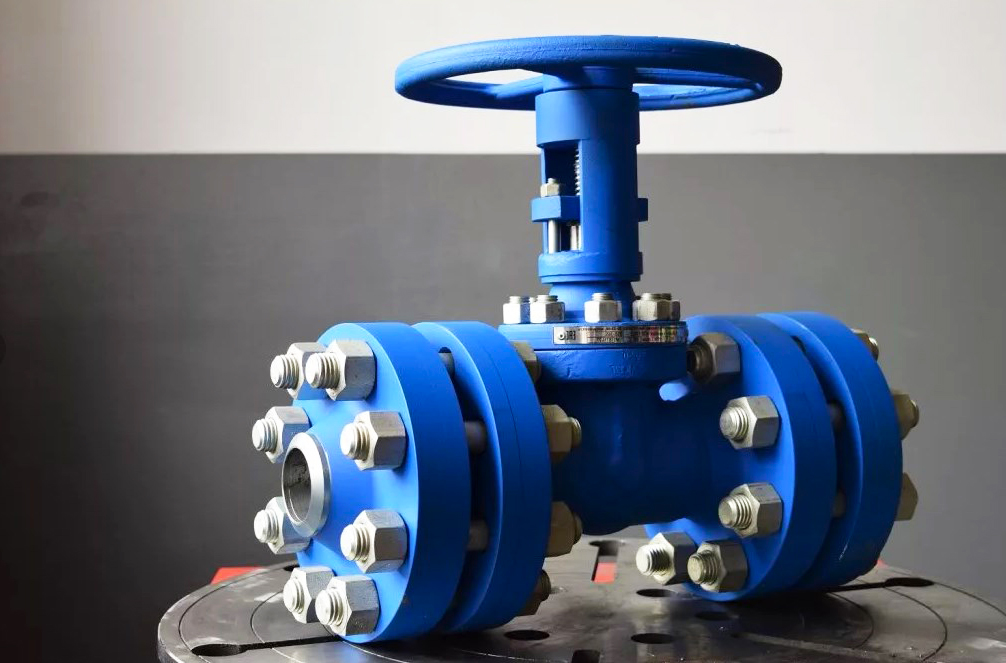

1. Чтобы полностью закрывать или отрывать рабочую полость патрубка для прохода рабочего вещества, применяется запорная арматура. Виды: затвор дисковый фланцевый, заслонка, обратный клапан, задвижка, шаровой кран и другие.
2. Арматура второго типа необходима, чтобы частично ограничивать проход рабочего вещества. Это требуется для изменения его расхода, а также для регулирования пропускной способности трубопровода. В данную группу относятся регуляторы и регулирующие клапаны. Часто данный вид изделий комбинируется с первым видом, создавая отдельную группу, которая одновременно может выполнять 2 функции: перекрывать рабочую полость и частично, и полностью. К ней относятся задвижки, заслонки и т.д.
3. Для соединения нескольких потоков рабочей жидкости в один или для распределения одного потока по нескольким направлениям используются краны-смесители и клапаны, относящиеся к распределительно-смесительному типу арматуры.
4. Для защиты трубопровода от аварийного превышения давления и других параметров через сброс лишнего объема рабочей среды используется предохранительная арматура. К данному типу относятся различные клапаны.
5. Отключающая или защитная. Данная арматура устанавливается на нескольких участках трубопровода, чтобы защищать всю систему от изменений различных технологических параметров рабочей среды. Наиболее часто встречающаяся проблема – обратный ход рабочей жидкости. Клапаны закрывают проход после того, как рабочая среда уже прошла через них, поэтому она не может идти в обратном направлении.
6. Контрольная арматура применяется для определения уровня жидкости в резервуарах, сосудах и котлах. Виды: указатели уровня воды, клапаны для манометров, краны.
7. Фазоразделительная арматура необходима для автоматического отделения рабочих жидкостей разных состояний. Сюда относят маслоотделители, конденсато- и воздухоотводчики.

При выборе той или иной арматуры следует учитывать функции, которые она должна выполнять, эксплуатационные условия, а также такие параметры как условный диаметр патрубка (ДУ), давление рабочей среды (РУ) и другие.
